什么是插接式母线

插接式母线又称汇流排，它是用来汇集和分配电流的导体。一般多为裸导体，其优点是散热效果好，允许通过的电流大，安装简便，投资费用低。但也有不足之处，母线间距离大，需占较大的空间位置。

对于10kV及以下的母线，可按发热条件选择截面，因线路短，有色金属耗量不大，不按经济电流密度计算导线截面。对于汇流母线截面的选择，首先按发热条件选择母线截面，用经济电流密度校核截面，然后再用母线短路电流，计算母线电动力是否稳定，如不稳定，可减小绝缘子间的距离，使电动力稳定为止。

1、钢插接式母线具有较低的电阻（电阻率为0.017Q·mm2/m），导电性能好，机械强度高，防腐性能好，但价格较高。

TMY——硬铜母线，TMR——软铜母线。

2、铝插接式母线其电阻较钢稍大（电阻率为0.029Q·mm2/m），导电性能低于铜，机械强度较钢为小，表面易氧化、易于受化学气体腐蚀，但其质地轻软，易于加工，价格比铜低廉。

LMY——硬铝母线，L.MR——软铝母线

3、插接式钢母线其电阻同铜、铝相比为 （电阻率为0.13~0.15Q·mm2/m），导电性能差，机械强度高，价格低廉，被广泛用于接地装置中作为接地母线。

GMY——钢母线。

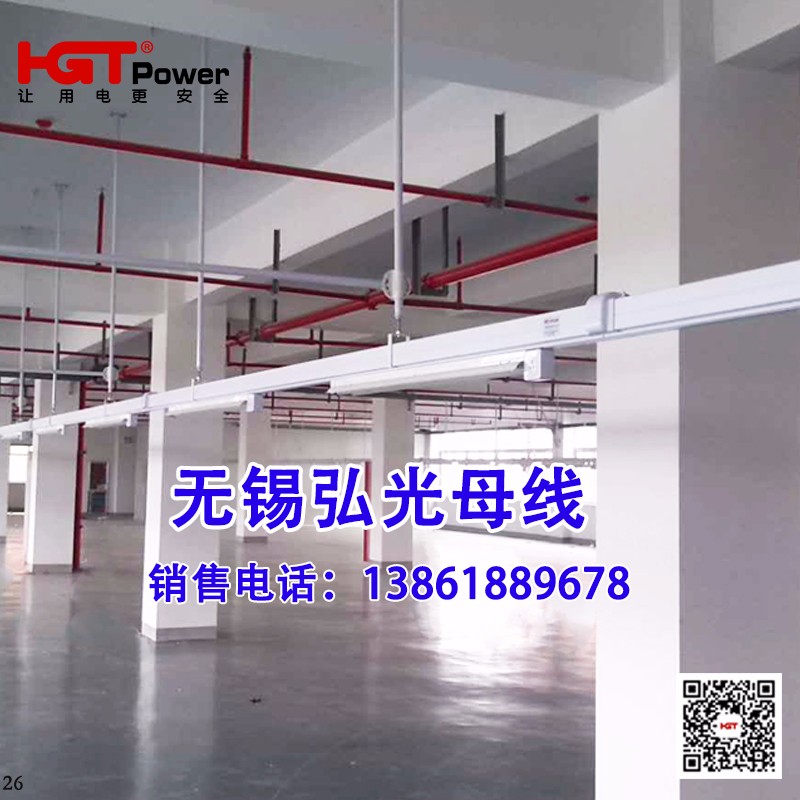

插接式母线槽适用于工厂企业、车间作为电压500V以下，额定电流2000A以下的用电设备较密集的场所配电用。插接式母线槽由金属外壳、绝缘瓷插座及金属母线组成。每段长3m，前后有4个插接孔，孔距为700。金属母线采用铝或铜制作。

母线槽可以输送较大的电流。例如密集型插接式母线槽（型号为FCM-A型），其特点是不仅能输送大电流而且安全可靠，体积小，安装灵活，施工中与其它土建互不干扰，安装条件适应性强，效益较好，绝缘电阻一般不小于10MΩ。

CZL3系列插接式母线槽的额定电流为250~2500A，电压为380V，额定绝缘电压为500V。按电流等级分有250、400、800、1000、1250、1600、2000、2500A等三相供电系统。
