智能电表的工作原理

一、智能电表的基本原理

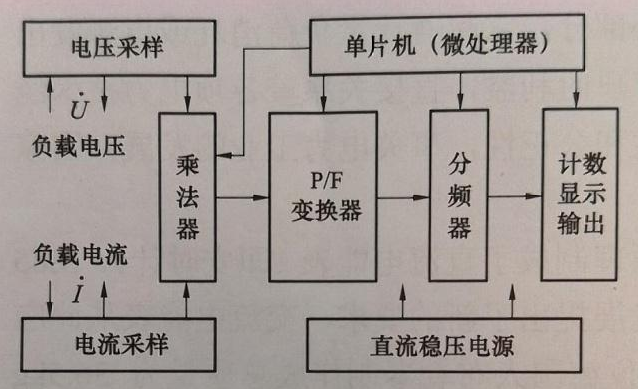

智能电能表利用电子电路/芯片来测量电能，其原理如图所示。

智能电表工作原理图

智能电能表用分流器或电流互感器将电 流信号变成可用于电子测量的小信号，用分压电阻或电压互感器将电压信号变成可用于电子测量的小信号，再利用专用的电能测量芯片将来自电压互感器、电流互感器的模拟信号转换成数字信号，并对其进行数字积分运算，然后输出频率与电能成正比的脉冲信号，脉冲信号被送到微计算机处理后进行液晶显示。

二、智能电能表主要由以下几部分组成：

1、电源模块，给电能表提供工作电源。

2、计量模块，利用对电压和电流采样，通过计量芯片转换为实际电能的数字数据(电能脉冲)输出。

3、显示模块，用来显示电量和相关数据。

4、通信模块，用来和主机通信，数据传输的通道。

5、安全模块，保证数据传输的安全性。

6、时钟模块，为系统提供实时时钟，作为电量冻结、费率切换的依据。

7、存储模块，用来存储电能表参数、电量、历史数据等。

8、通断电模块，用来控制用户停送电。

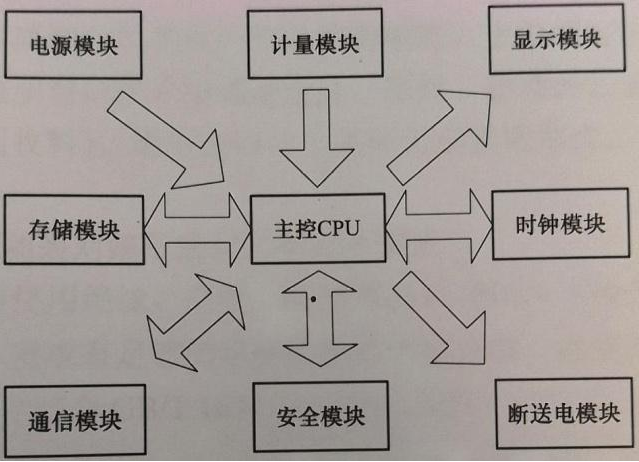

智能电能表的组成如图所示。

智能电表工作组成图

三、智能电表完整产品图
